［本站讯］近日，晶体材料全国重点实验室刘宏教授/陈皓教授团队与济南大学朱沛华教授课题组合作开发出一种镁定向的酸辅助连续滴定-收集-气相色谱（AAC-TCGC）技术，实现对镁金属电池的镁金属负极内晶体反复生长-溶解电极反应中副反应的定量与调控，研究成果以“Stack Pressure-Independent Side-Reaction-Dominant Nanoscale Inactive Mg Loss in Rechargeable Mg Metal Batteries”为题，发表于国际期刊ACS Nano（IF=16）上。文章第一作者为晶体材料全国重点实验室硕士研究生杨玉爽、博士研究生刘瑶瑶，通讯作者为刘宏教授、陈皓教授、朱沛华教授，山东大学晶体材料全国重点实验室为第一通讯单位。

镁金属电池负极在电化学镁晶体沉积生长/剥离过程中存在库仑效率低、循环稳定性差等问题。造成镁金属电池低库伦效率的原因可分为两类：第一是物理隔离的纳米级非活性零价金属镁（Mg⁰）的形成，第二是由于晶体生长副反应导致固态电解质界面非活性SEI镁离子（inactive SEI Mg²⁺）的形成。然而，纳米级非活性零价金属镁与晶体生长副反应形成的非活性SEI Mg²⁺化合物的精确区分定量，以及这两种纳米级非活性镁损失的生长形成过程与调控机制，尚未得到充分研究。

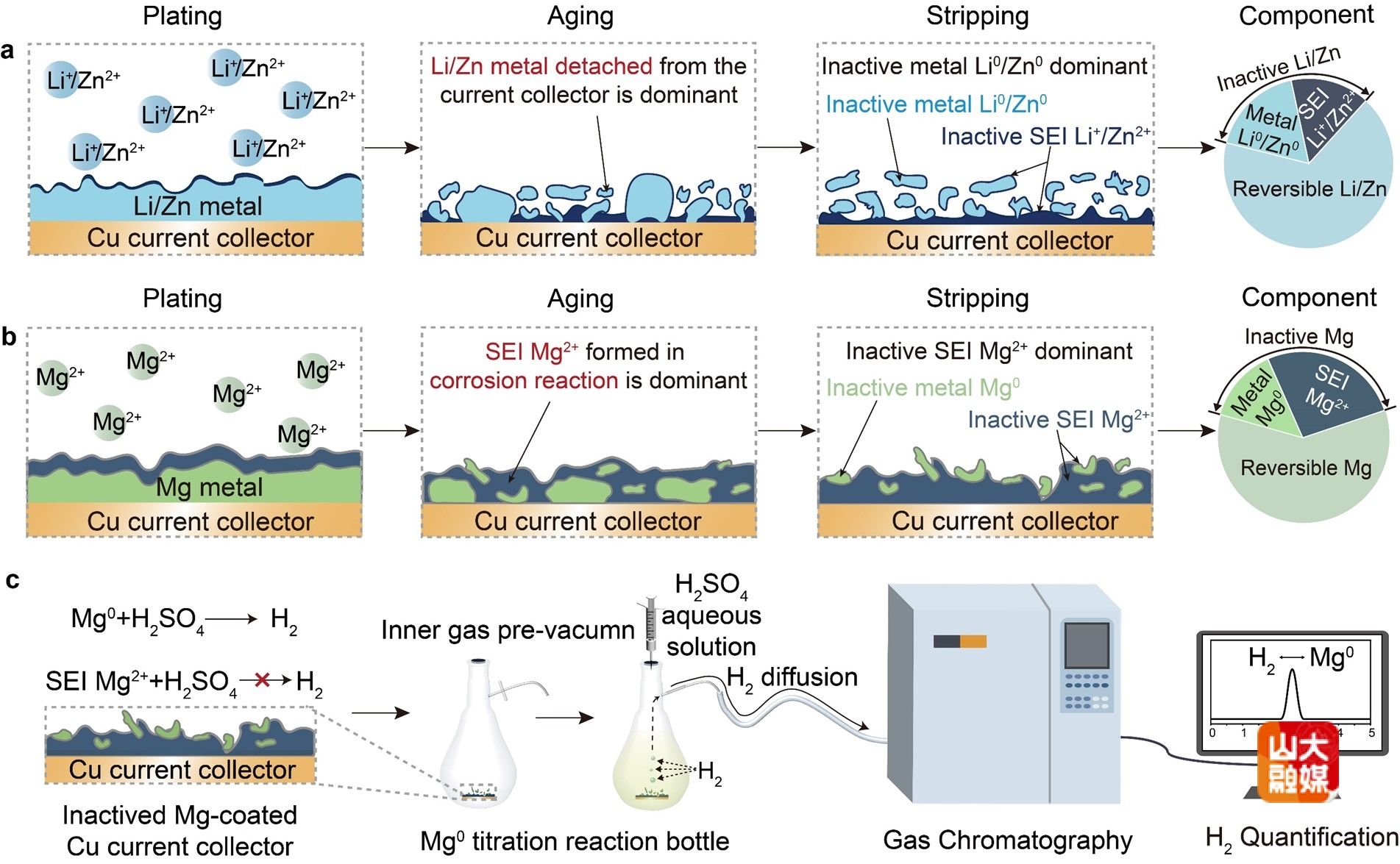

根据上述问题，研究团队开发了一种镁定向的酸辅助连续滴定-收集-气相色谱（AAC-TCGC）技术，对镁金属负极中纳米级非活性SEI Mg²⁺和Mg⁰的损失进行了精确定量，揭示了晶体生长副反应形成纳米级非活性SEI Mg²⁺对非活性镁损失、电池电极容量衰减的主导作用。同时，团队通过对SEI（固体电解质界面层）化合物组分进行详细表征并说明了纳米级非活性SEI Mg²⁺主要来自镁金属负极与电解质阴离子/溶剂或污染物的副反应。此外，通过施加单轴堆积压力证明了压力对改变镁金属负极的非活性镁损失和性能没有影响，进一步突出了纳米级非活性SEI Mg²⁺以及镁金属电极晶体生长-溶解副反应调控机制的研究对开发高性能镁金属电池的重要性。

近年来，刘宏教授和陈皓教授团队在电池中的晶体材料生长机理研究与机制调控这一研究领域取得多项研究进展，成果先后发表于Adv. Mater.,Adv. Energy Mater.,Nano Energy等国内外学术期刊。相关工作得到了国家自然科学基金、国家高层次青年人才计划、山东省自然科学基金、山东省泰山学者计划、山东大学和晶体材料全国重点实验室的大力支持。
