山东大学新闻网
山大邮箱 | 投稿系统 | 高级检索 | 旧版回顾

视点首页 > 学术纵横 > 正文

赵显教授课题组在PNAS发表压电晶体研究成果

发布日期:2017年06月30日 16:04 点击次数:

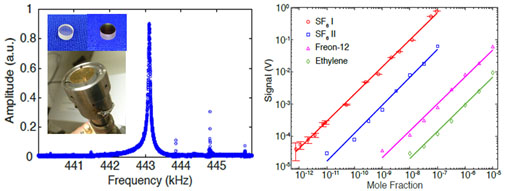

[本站讯]近日,国际著名期刊《美国科学院院报》(《Proceedings of the National Academy of Sciences of the United States of America》,简称“PNAS”)在线发表了晶体材料国家重点实验室赵显教授课题组与美国布朗大学Gerald J. Diebold教授课题组的合作研究成果“Photoacoustic trace detection of gases at the part-per-quadrillion level with a moving optical grating”。该工作利用晶体材料国家重点实验室生长的三硼酸铋(α-BiB3O6,BIBO)晶体,设计了中心频率为443kHz的压电换能器件用于光声气体检测。不同于传统的光声气体检测装置,该工作首次使用以声速运动的光栅作为光声激发源,最大化了光声转化效率,并通过特殊的光声谐振腔设计,整合了光栅、换能器件和谐振腔三方的谐振特性,实现了对SF6气体万亿分之一级(750 ppq)的痕量探测。

BIBO晶体属于单斜晶系,较难生长,长期以来一直是作为非线性光学晶体来研究的,压电性质研究非常少见。山东大学2016级博士研究生陈菲菲在赵显教授和于法鹏副教授的指导下,优化了单晶生长工艺,在短周期一个月内生长得到大尺寸优质单晶。研究发现该晶体不仅具有较高的压电常数(deff=40pC/N; geff=0.54V∙m/N和机械品质因子Q(~10000),而且在-100oC到600oC范围内具有良好的电弹性能温度稳定性。利用该晶体较强的纵向振动模式,研究团队设计了光声探测用压电换能器元件,成功实现了对具有快速振动弛豫的分子气体SF6的光声信号测量。该项研究开发了三硼酸铋晶体在压电领域的新应用。

该工作得到了国家自然科学基金、山东大学基本科研业务经费和晶体材料国家重点实验室的支持。

论文链接

http://www.pnas.org/content/early/2017/06/23/1706040114.full

相关研究

http://pubs.rsc.org/en/content/articlelanding/2015/tc/c4tc02112f#!divAbstract

http://pubs.rsc.org/en/content/articlelanding/2017/ce/c6ce02289h#!divAbstract

http://www.sciencedirect.com/science/article/pii/S0925838816343407


【供稿单位:晶体所    作者:于法鹏    编辑:新闻中心总编室    责任编辑:思萱  】

 匿名发布 验证码 看不清楚,换张图片
0条评论    共1页   当前第1拖动光标可翻页查看更多评论

免责声明

您是本站的第: 位访客

新闻中心电话:0531-88362831 0531-88369009 联系信箱:xwzx@sdu.edu.cn

建议使用IE8.0以上浏览器和1366*768分辨率浏览本站以取得最佳浏览效果

欢迎关注山大视点微信
